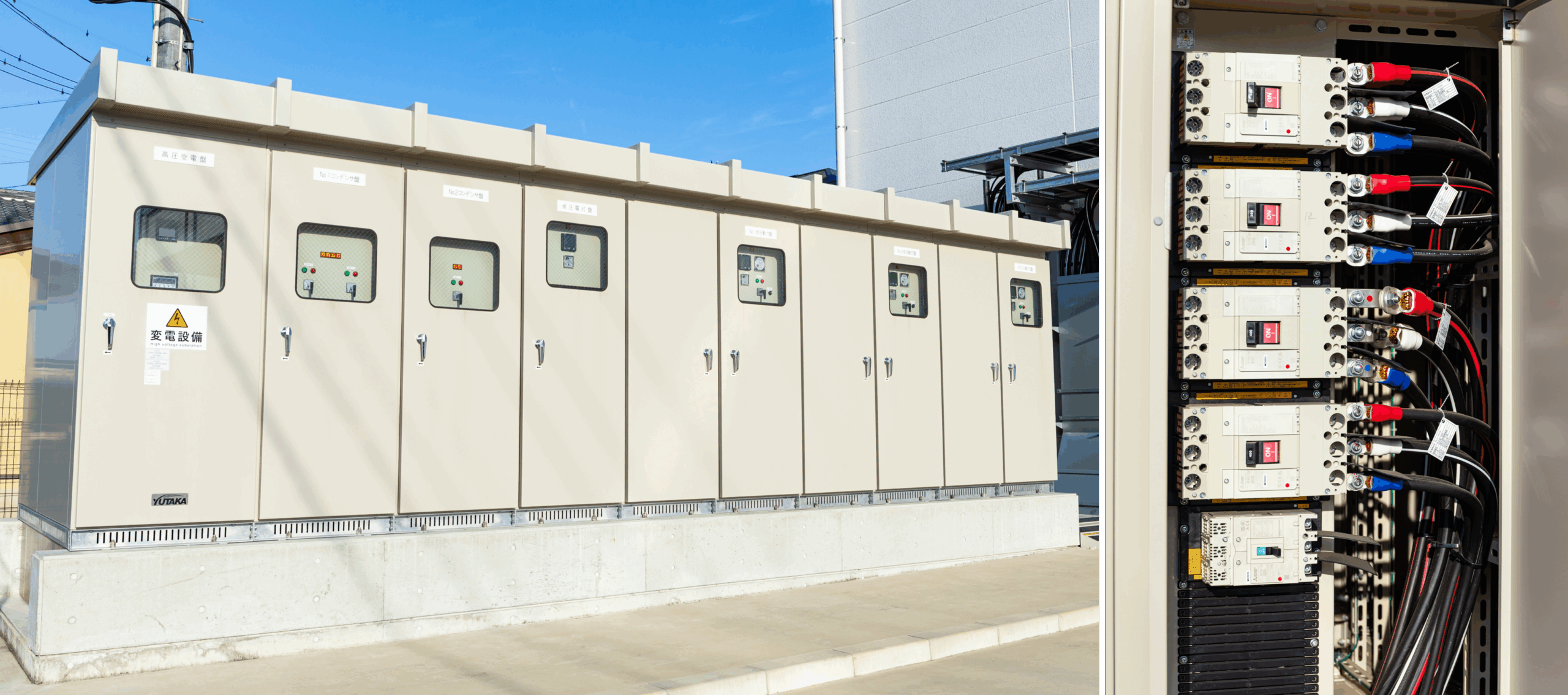

プラグインキュービクル

プラグインブレーカの採用により、ブレーカの取付・取り外しに要する作業時間を大幅に削減することが可能です。また、仕様変更や回路の増設といった対応時にも、停電作業時間を短縮できるため、運用への影響を最小限に抑えることができます。さらに、化粧板を取り外すことができる構造となっており、ブレーカ二次側の配線作業も容易に行えるため、施工性・保守性の向上に寄与します。

分岐スペース部には保護カバーが設けられており、主幹バーが露出しない構造となっているため、作業中の誤接触を防止し、高い安全性を実現しています。加えて、この保護カバーは工具なしで簡単に取り付け・取り外しが可能であり、メンテナンスや点検作業においても効率的な作業が可能です。

ブレーカ一次側にはプラグイン端子構造を採用しており、従来必要とされていたねじの増し締め作業が不要となります。これにより、施工時の作業負荷を軽減できるほか、長期使用に伴う緩みや接触不良のリスクも低減し、信頼性の高い電気接続を実現します。

ブレーカ一次側において分岐用の銅帯が不要な構造となっているため、盤内の設置スペースを効率的に活用することが可能です。これにより、装置全体のコンパクト化が図れるほか、盤内における保守作業スペースを広く確保でき、作業性・安全性の向上にも寄与します。
