高周波誘導加熱装置

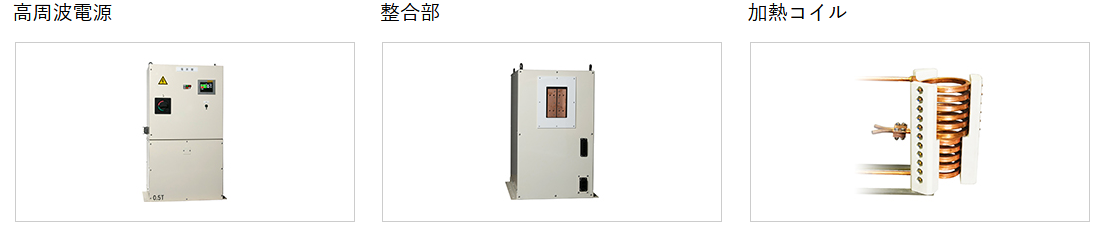

高周波誘導加熱は、電磁誘導により金属を自己発熱させる加熱方法です。高周波誘導加熱装置は主に高周波電源、整合部、加熱コイルの3つの要素から構成されます。

＜高周波電源＞
工場電源を高周波電力に変換して出力します。

＜整合部＞
コンデンサとトランスで構成され、インピーダンス調整や共振回路を作ります。システムや加熱対象に合わせて設計します。

＜加熱コイル＞
高周波電流を流すことで磁界を発生させて、加熱コイル内の金属を誘導加熱します。システムや加熱対象に合わせて設計します。

特長
・操作性に優れたユーザーインターフェース
・最適レイアウトによるコンパクト設計
・運転データのロギング機能により、生産時のトレーサビリティに貢献
・周辺装置と接続する様々な通信方式に対応

※オプションで他の通信方式にも対応できます

システム実績

・焼入れ焼戻しロボットシステム
・鍛造加熱ロボットシステム
・焼嵌めシステム
・焼鈍しシステム

加工事例

＜モーター部品＞

・ロータコア
・ステータ
・ベアリング

＜エンジン・トランスミッション部品＞

・クランクシャフト
・カムシャフト
・ドライブピニオン
・アクスルシャフト
