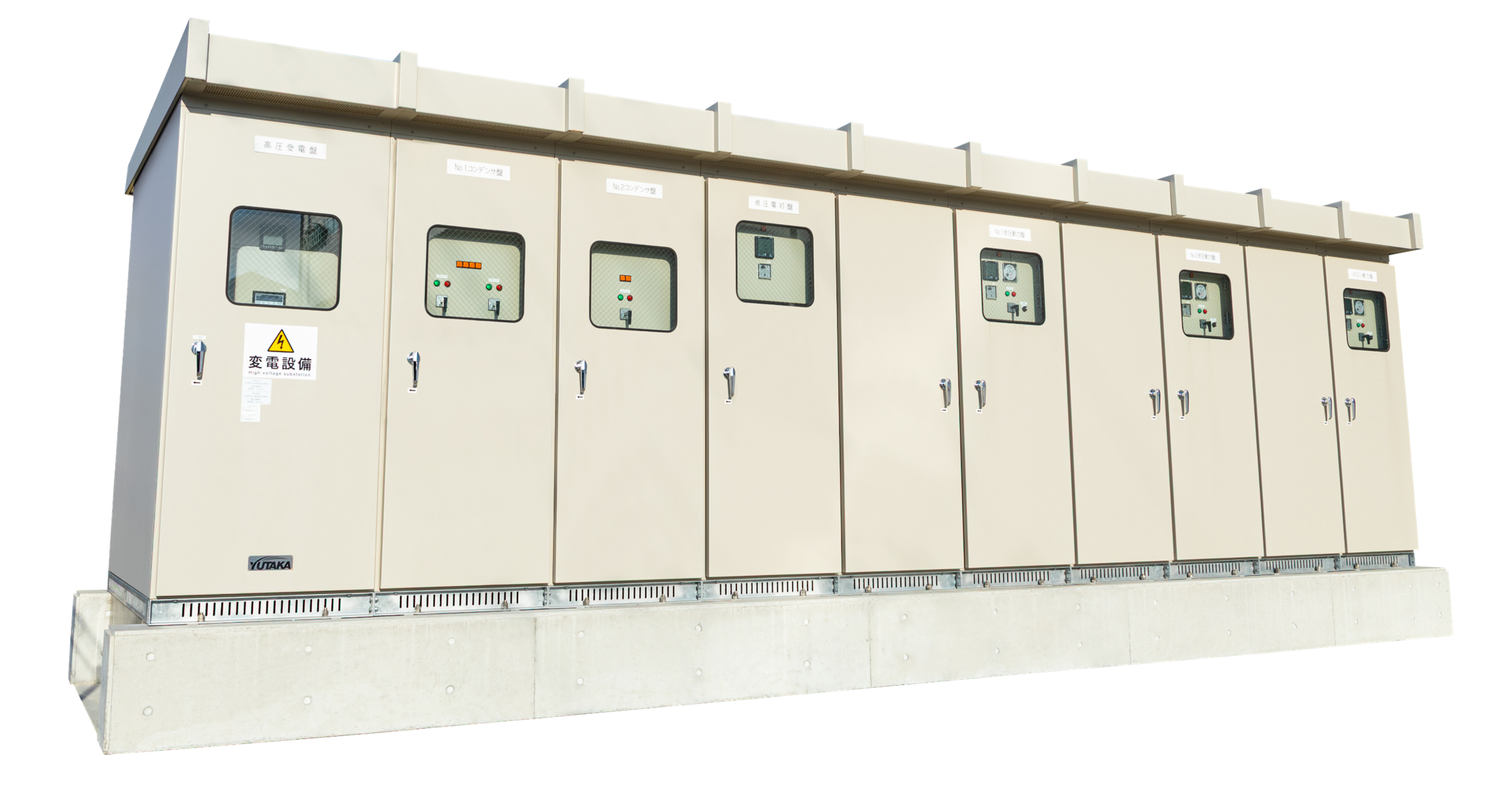

キュービクル式高圧受電設備

キュービクル構造はユニット式で構成されています。標準サイズとして盤幅800～2000㎜　奥行1600～2400㎜とラインアップがあり、お客様のスペースニーズに合わせての設計が可能です。（記載以外の寸法はご相談ください。）ユニット式なので必要に応じてキュービクルの面数追加や変更に対応することが容易にでき、ご要望に沿った柔軟な運用が可能となります。屋外キュービクルは耐塩性に強い重耐塩塗装キュービクル、対候性に強い亜鉛溶射キュービクルも製作可能です。

薄型キュービクルは電気室のスペースが無く、奥行のある屋内キュービクルが設置できない場合に使用し、キュービクルの設置を可能にします。前面側からキュービクルのメンテナンスでき、背面板はビス止めになりますので、壁側に扉開閉分のスペースを設けずに設置することができます。奥行が800㎜から製作可能でスペースニーズに合わせる事が可能です。

自立開放型キュービクルはパネルに取り付く部品以外、側面・背面を露出する構造を持つことにより点検や修理が容易です。しかし充電部が露出しているため、フェンス等なので関係者以外の人が立ち寄りできないような安全対策が重要になります。新規物件はもとより、他社の自立開放型キュービクルとの増設盤の製作及びフェンスの製作実績があります。（要事前調査）

キュービクル内に収める事ができなくて、トランスを別置きする場合の屋内外用のトランスダクトを製作可能。お客様ご要望によってはキュービクルとトランスダクトを連結ことも可能です。

認定キュービクル構造は一般社団法人 日本電気協会が定める、CB形300,500,750,1000kVA（屋内・屋外共）の形式認定を取得しております。キュービクルを認定品とすることで、消防検査の簡略化・工期の時短を図れます。また形式認定に太陽光システムの入ったキュービクルも形式認定での取得が可能です。

形式認定キュービクル以外でも、個別認定キュービクルとして認定品の取得は可能です。
